¿Cómo se fabrican los resortes de Nitinol de alta tensión?

La ventaja del nitinol: comprensión del material

Composición y propiedades del Nitinol

El nitinol, un acrónimo de níquel y titanio (Nickel Titanium Naval Ordnance Laboratory), es una aleación extraordinaria compuesta por partes casi iguales de níquel y titanio. Esta composición única le otorga al nitinol sus extraordinarias propiedades, entre las que se incluyen la memoria de forma y la superelasticidad. La estructura atómica del nitinol le permite experimentar una transformación de fase reversible entre austenita y martensita, que es la base de su comportamiento de memoria de forma. Esta transformación se produce en respuesta a los cambios de temperatura o a la tensión aplicada, lo que permite al nitinol "recordar" y volver a su forma original después de la deformación.

Superelasticidad y efecto de memoria de forma

La superelasticidad del Nitinol es particularmente crucial para resortes de alta tensión. Esta propiedad permite que el Nitinol sufra grandes deformaciones sin sufrir daños permanentes, recuperando su forma original al eliminar la tensión aplicada. El efecto de memoria de forma, por otro lado, permite que el Nitinol vuelva a una forma predeterminada cuando se calienta por encima de su temperatura de transformación. Estas características hacen que los resortes de Nitinol sean capaces de soportar tensiones extremas y ciclos de tensión repetitivos, superando a los materiales de resortes tradicionales en aplicaciones exigentes.

Ventajas sobre los materiales de resortes convencionales

En comparación con los materiales para resortes convencionales, como el acero o las aleaciones de cobre, el nitinol ofrece varias ventajas distintivas. Su resistencia superior a la fatiga permite una vida útil más prolongada y una mayor confiabilidad en entornos de alto estrés. La biocompatibilidad del nitinol lo hace adecuado para aplicaciones médicas, mientras que su resistencia a la corrosión mejora la durabilidad en condiciones adversas. Además, las propiedades termomecánicas únicas del nitinol permiten la creación de resortes con tasas de elasticidad variables y comportamientos dependientes de la temperatura, lo que abre nuevas posibilidades en el diseño y la funcionalidad de los resortes.

Proceso de fabricación: desde la materia prima hasta el resorte terminado

Preparación y purificación de materiales

El proceso de fabricación de Muelles de Nitinol de alta tensión El proceso comienza con la preparación cuidadosa de las materias primas. El níquel y el titanio de alta pureza se miden con precisión y se combinan en un vacío o en una atmósfera inerte para evitar la contaminación. El proceso de fusión generalmente emplea técnicas de fusión por inducción al vacío (VIM) o de refundición por arco al vacío (VAR) para garantizar la homogeneidad y minimizar las impurezas. El lingote resultante se somete a múltiples ciclos de refundición para mejorar aún más la pureza y la consistencia, ya que incluso pequeñas variaciones en la composición pueden afectar significativamente las propiedades de la aleación.

Trefilado y tratamiento térmico

Una vez formado el lingote de Nitinol, se somete a una serie de procesos de trabajo en caliente y trefilado en frío para producir alambre del diámetro deseado. Este paso es crucial para desarrollar la microestructura necesaria para un rendimiento óptimo del resorte. El proceso de trefilado implica pasar el material a través de matrices cada vez más pequeñas, lo que endurece la aleación y mejora su resistencia. Se realizan tratamientos de recocido intermitente para aliviar las tensiones internas y mantener la trabajabilidad. El diámetro final del alambre se logra mediante un control preciso de las fuerzas de trefilado y los tratamientos térmicos, lo que garantiza que el material posea las propiedades mecánicas requeridas para aplicaciones de resortes de alta tensión.

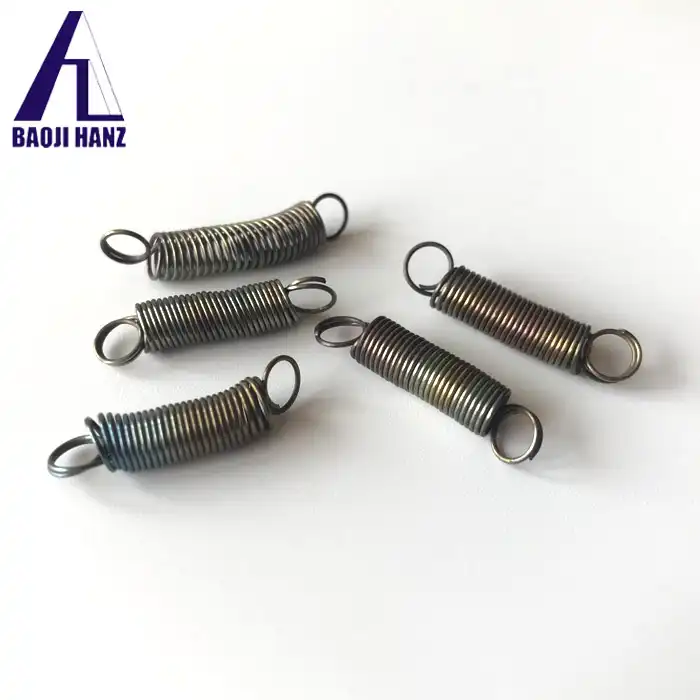

Formación de resortes y ajuste de formas

El alambre de Nitinol se forma entonces en la forma deseada del resorte utilizando máquinas de bobinado especializadas. A diferencia de los materiales de resortes convencionales, el Nitinol requiere una consideración cuidadosa de las temperaturas de formación y las tensiones para lograr las características de memoria de forma deseadas. El resorte se enrolla típicamente a una temperatura superior a su temperatura de acabado de austenita para asegurar la retención adecuada de la forma. Después del proceso de bobinado, el resorte se somete a un tratamiento térmico crítico de ajuste de forma. Este tratamiento, realizado a temperaturas que varían típicamente de 450 °C a 550 °C, imparte la "memoria" de la forma del resorte en la estructura cristalina del Nitinol. La duración y la temperatura de este tratamiento térmico se controlan meticulosamente para optimizar las características de rendimiento del resorte, incluidas sus temperaturas de transición y la salida de fuerza.

Control de calidad y optimización del rendimiento

Pruebas y Caracterización

Las pruebas y caracterizaciones rigurosas son componentes esenciales en la fabricación de Muelles de Nitinol de alta tensión. Cada lote de resortes se somete a una serie de pruebas para garantizar el cumplimiento de los estrictos estándares de calidad. Se emplea calorimetría diferencial de barrido (DSC) para verificar las temperaturas de transformación de la aleación, mientras que las pruebas de tracción evalúan las propiedades mecánicas, como la resistencia a la tracción máxima y el alargamiento. Las pruebas de fatiga simulan las condiciones del mundo real para evaluar la longevidad y el rendimiento del resorte bajo ciclos de tensión repetidos. Se pueden utilizar técnicas de imagen avanzadas, incluida la microscopía electrónica de barrido (SEM), para examinar la microestructura y la calidad de la superficie de los resortes, lo que garantiza la ausencia de defectos que podrían comprometer el rendimiento.

Tratamiento y acabado de superficies

La calidad superficial de Muelles de Nitinol de alta tensión juega un papel crucial en su rendimiento y durabilidad. Se pueden aplicar varios tratamientos de superficie para mejorar propiedades específicas o cumplir con los requisitos de la aplicación. El electropulido es una técnica común que se utiliza para mejorar la resistencia a la corrosión y reducir la rugosidad de la superficie, minimizando así los posibles puntos de concentración de tensión. Para aplicaciones médicas, se pueden emplear tratamientos de pasivación para formar una capa de óxido estable, mejorando aún más la biocompatibilidad. En algunos casos, se pueden aplicar recubrimientos especializados para modificar las características de fricción o proporcionar protección adicional contra factores ambientales.

Ajuste del rendimiento y personalización

La etapa final de la fabricación de resortes de Nitinol de alta tensión implica ajustar su rendimiento para cumplir con los requisitos específicos de la aplicación. Esto puede incluir el ajuste de la fuerza de salida del resorte, las temperaturas de transición o la resistencia a la fatiga mediante modificaciones precisas en el proceso de tratamiento térmico o la composición de la aleación. A menudo se emplean herramientas avanzadas de modelado y simulación por computadora para predecir y optimizar el comportamiento del resorte en diversas condiciones de funcionamiento. Para aplicaciones altamente especializadas, se pueden desarrollar formulaciones de aleación personalizadas para lograr características de rendimiento específicas. Este nivel de personalización permite a los fabricantes producir resortes de Nitinol de alta tensión adaptados a las demandas únicas de diversas industrias, desde la aeroespacial hasta los dispositivos médicos.

Conclusión

La fabricación de Muelles de Nitinol de alta tensión es un proceso sofisticado que combina la ciencia avanzada de los materiales con la ingeniería de precisión. Desde la cuidadosa selección de los materiales hasta las innovadoras técnicas de conformado y el riguroso control de calidad, cada paso es crucial para producir resortes que aprovechen todo el potencial de las extraordinarias propiedades del Nitinol. A medida que la investigación en aleaciones con memoria de forma continúa avanzando, podemos esperar más innovaciones en la fabricación y aplicación de estos extraordinarios componentes. Si desea obtener más información sobre este producto, puede contactarnos en baojihanz-niti@hanztech.cn.
